負壓風機設計與選型綜合指南

負壓風機本身并不直接降溫，而是通過強大的抽風能力，在室內形成負壓，迫使室外新鮮空氣強制、有序地流入，從而迅速排除室內的悶熱、污濁空氣。其設計選型核心在于“計算風量、規劃氣流、匹配風機”。

第一步：理解核心——負壓通風系統的組成

一個完整的負壓通風系統由三部分構成：

1、動力源（負壓風機）：安裝在車間氣流下游的墻面或窗戶上，負責向外抽風。

2、進風口：安裝在風機對側的墻面或窗戶，確保新鮮空氣能順暢補充。

3、氣流通道：空氣從進風口流向風機的路徑。設計的關鍵是確保這條路徑能覆蓋所有需要通風的區域，避免氣流短路。

第二步：應用環境分析與設計要點（因地制宜）

不同環境下的設計側重點截然不同：

1、高溫悶熱、有煙霧粉塵的工業車間（如焊接、鑄造、注塑車間）：

·設計目標：快速排除聚集在屋頂的熱空氣和污染物，實現整體換氣。

·設計要點：

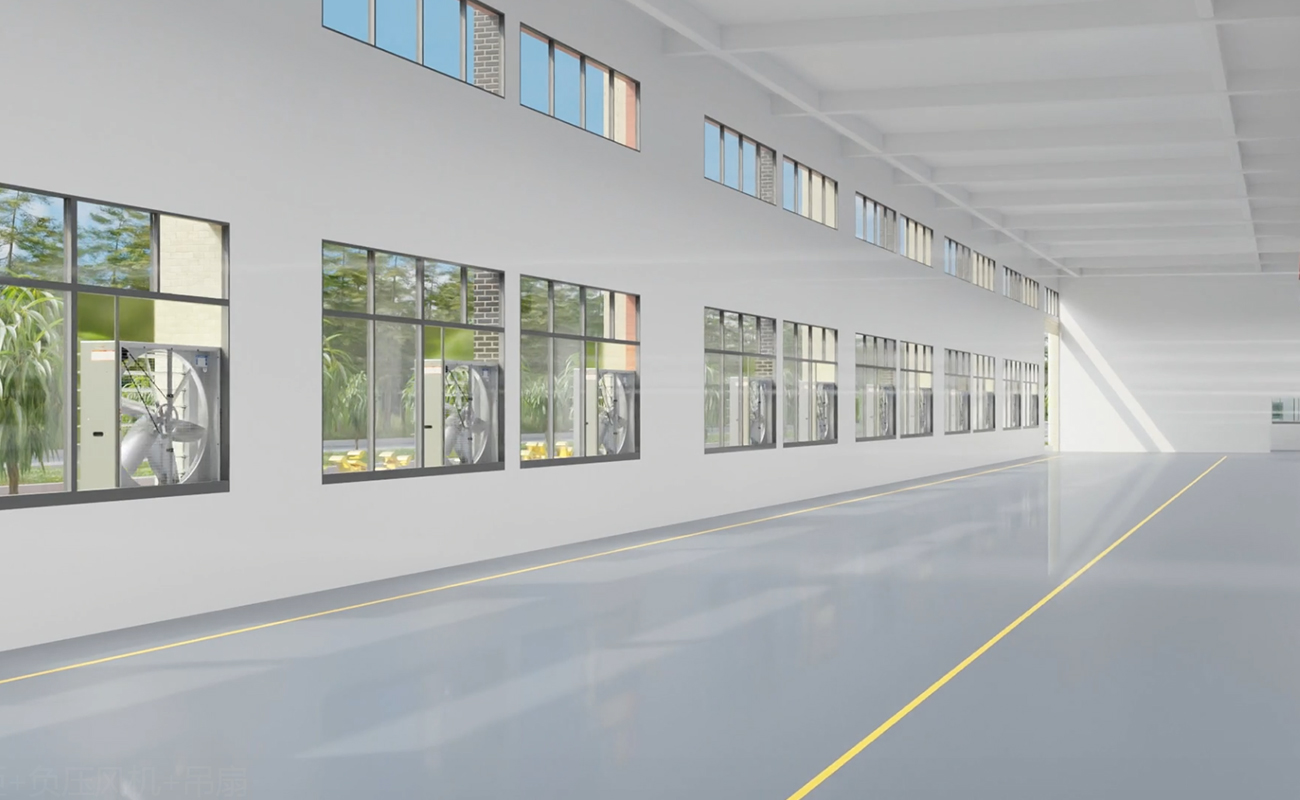

·高位安裝：利用“熱空氣上升”原理，將風機安裝在車間高位（如墻面頂部或屋頂），直接抽走最熱、最污濁的空氣。

·集中排風：將風機集中布置在車間主導風向的下游側。

·協同設計：與安裝在另一側墻面的蒸發式冷風機、蒸發降溫水簾墻或進風窗協同工作，形成穿越整個車間的冷卻風帶。

2、空氣污濁、異味重的環境（如養殖場、廚房、地下車庫）

·設計目標：持續稀釋并排除有害氣體（如氨氣、二氧化碳、油煙）和異味。

·設計要點：

  ·定時定頻：需要24小時不間斷運行或根據時間間隔定時啟動。

·低位抽風：對于密度大于空氣的有害氣體（如CO2），風機應安裝在較低位置。對于產生的熱氣（如廚房灶臺），則應高位抽風。

·耐腐蝕材質：在潮濕、腐蝕性環境中（如養殖場），需選用玻璃鋼（FRP）材質的風機，以防銹蝕。

3、需要快速降溫的敞開式空間（如大棚、戶外工作區、等待區）

·設計目標：與水簾系統配套使用，形成“水簾降溫房”。

·設計要點：

 ·對側安裝：風機全部安裝在一面墻上，水簾墻安裝在對面墻上。

 ·密閉空間：需要將空間盡可能封閉，迫使所有空氣都必須穿過濕簾被降溫，然后被風機抽出，從而達到最佳降溫效果。

第三步：核心選型計算——確定風機數量與規格

1、關鍵參數：換氣次數：

指一小時室內空氣完全更新的次數。這是計算總風量的核心依據。

·一般工業車間：25-40次/小時。

·有強熱源或高污染車間（如焊接、鍋爐房）：40-60次/小時甚至更高。

·養殖場：60-100次/小時（要求極高，以快速排除有害氣體）。

·公共空間（如餐廳、網吧）：30-50次/小時。

2、核心計算公式

·① 計算所需總排風量（m3/h）：

所需總排風量 = 車間容積（長 × 寬 × 高） × 設計換氣次數

·② 計算所需風機數量（臺）：

風機數量 = 所需總排風量 / 單臺風機額定風量

3、選型計算實例

·場景：一個80米長、30米寬、平均高6米的焊接車間。

·步驟：

（1）車間容積= 80m×30m×6m =14,400 m3。

（2）換氣次數：焊接車間煙霧大，取50次/小時。

（3）所需總排風量= 14,400 m3×50次/小時= 720,000 m3/h。

（4）選擇風機：若選用美碩風MSF-1460型負壓風機（額定風量約45,000 m3/h）。

（5）風機數量 = 720,000 m3/h / 45,000 (m3/h/臺) ≈16臺。

第四步：風機規格與性能選擇

在選擇具體型號時，還需考慮：

· 風葉直徑：直徑越大，風量通常越大，效率越高，但占用空間也大。常見有500mm、800mm、1000mm、1250mm、1400mm等規格。

·電機性能：關注電機材質（純銅線更佳）、絕緣等級、防護等級（IP54以上可防塵防水），這關系到風機的壽命和穩定性。

·百葉窗設計：優質的風機百葉窗在停機時應能完全自動密閉，防止室外氣流倒灌和灰塵侵入。

·材質：鍍鋅鋼板（經濟耐用）和玻璃鋼（FRP）（耐腐蝕，適用于特殊環境）。

第五步：方案設計與布局要點

·進風口面積是關鍵：必須保證進風口的總有效面積大于或等于所有負壓風機出風口面積的總和。如果進風口面積不足，會導致風機效率急劇下降、噪音增大、能耗增加。通常，進風口面積應為風機出風口總面積的1.5-2倍。

·避免氣流短路：風機應安裝在遠離進風口的一側，確保新鮮空氣在流經整個工作區域后才被風機排出。

·考慮主導風向：風機應布置在建筑物夏季主導風向的下風側，這樣可以利用風壓輔助排風，提高效率。

設計選型流程圖

環境分析 → 確定換氣次數 → 計算總排風量 → 計算風機臺數 → 選擇風機規格 → 規劃布局（風機與進風口）

結語

負壓風機的設計是一門“組織氣流”的藝術。一個優秀的設計方案，能像呼吸一樣自然地為建筑帶來清新與涼爽。美碩風技術團隊擁有豐富的現場經驗，能為您提供最精準的布局方案。

為確保最佳效果，我們強烈建議您提供車間的平面圖與剖面圖，由我們的工程師為您進行免費的設計！

立即獲取您的專屬通風方案：400-1313-168
